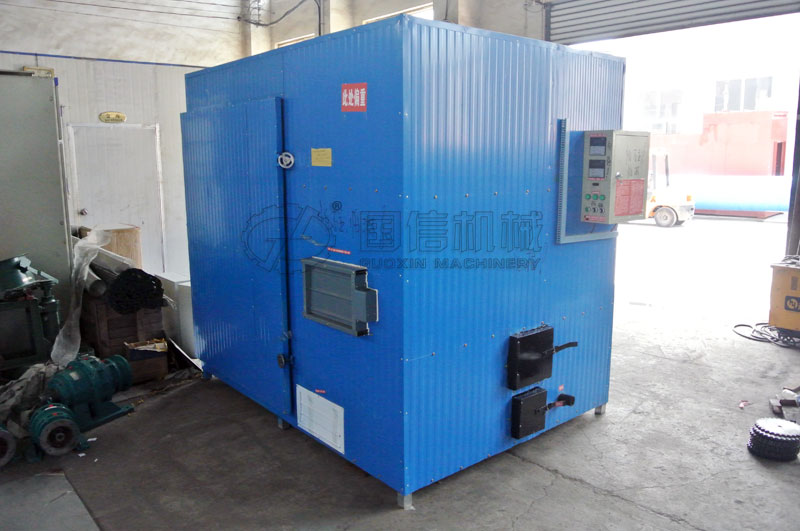

200公斤煤柴兩用烘干箱用戶使用說明（上）

首先感謝您選用本公司生產的干燥設備，為保證您正確使用本產品，使用前請詳細閱讀使用說明并熟練掌握。煤柴兩用烘干箱是將煤或柴轉化為熱能的烘干設備，安裝在箱內左側加熱室內的熱風爐將冷風加熱成熱風后，由循環風機分別經上或下風道吹向右側的物料室，熱風由上向下穿透物料（即循環風機正轉）或由下向上穿透物料（及循環風機反轉）進行物料烘干。

外部接入電源：本設備使用380v，50hz 電源工作，需外接三相四線電路。電工人員根據本機使用功率（循環風機1.5kw，380v；內置式熱風爐用助燃風機85w，220v）計算出電纜線具體規格（建議采用2.5平方毫米四芯銅芯電纜線和質量好的不低于63A的漏電開關）接入設備電控箱電源開關，A,B,C接相線，并且要保證循環風機是正轉，即物料室內熱風是從加熱室上風道吹入的，否則要調換相線接線端，確保循環風機是正轉，并且不要忘記接零線即N端，否則設備無法正常啟動。

另外為防止設備以外帶電，要接好地線，接地端在烘箱腿角處。爐用鼓風機出風口請對準助燃風機接口并從電控箱內接好220v電源導線。使用前請將內置式熱風爐外接煙囪和爐體出煙口連接好。

開關機順序：打開設備電源開關，先啟動循環風機，再點燃熱風爐；關機時要先西梅熱風爐爐火，待烘箱內溫度降低至38度以下時再關閉循環風機，*后關閉電源開關。

烘干溫度的設定： 本設備是由上，下兩塊溫度控制儀來分別控制循環風機正轉或反轉時熱風爐助燃風機開關的。安裝在物料室內的溫度探桿將溫度傳至溫度控制儀，當箱內溫度達到設定溫度上限值時，助燃風機自動關閉，爐火減?。划?dāng)箱內溫度降至設定溫度下限值時，助燃風機自動開啟，爐火變旺。溫度設定*高可達90度；上下限設定溫度差5-10度為宜。當助燃風機停止工作時因爐火不會立即變?。ɑ蛟龃螅┧韵鋬?nèi)溫度仍會上升（或下降）5-8度屬正?，F(xiàn)象，此時可通過人工打開爐口，添加濕煤等方法降低爐溫。

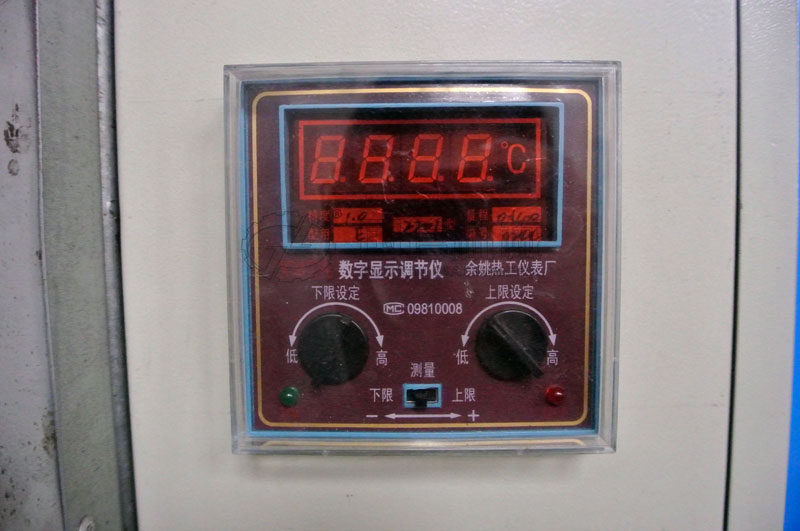

溫控儀具體設定方法：

當打開電控箱內電源開關，溫度控制儀就會有溫度顯示，當‘溫度設定’小按鈕（在溫度調節儀中間下部）撥到左側（右側）位置即可進行下限（上限）溫度設定，此時緩慢旋轉左側（右側）調節旋鈕，順時針旋轉為溫度增大，注意觀察溫度調節儀顯示屏的溫度值，當出現要設定的下限（上限）溫度值時停止旋動。當上、下限溫度設定好后再將‘溫度設定’小按鈕撥到中間位置（測量位置），進入正常溫度測控狀態。

助燃風機是由溫控儀控制實現自動啟停的，但工作前助燃風機開關要打開。
